复活邓丽君的技术 反射式全息的成像位置计算【浅水】

随着时代的进步，幻影成像技术逐渐出现在我们的视野中。从几年前周杰伦邓丽君隔空对唱，到初音未来演唱会，到春晚《蜀绣》出现三个李宇春分身分身，再到G20峰会室外水上晚会，如此之多的应用案例显示出幻影成像技术强劲的商业潜力。



因效果酷炫，很多人称这种效果为全息投影，以至于衍生出了后来产品化的“全息展示柜”。虽然成像技术本质上跟全息并无关联，但其出色的展示效果依旧征服了大饱眼福的观众老爷们，因而深受观众老爷们的追捧。

幻影成像技术常用于发布会、演唱会、企业年会等大型舞台，以斜置的框架作为支撑，把具有一定透明度的反射膜绷装于框架内，投影机画面投射在或上或下的水平成像幕上，成像幕中的影像依靠反射原理将光线反射到观众的眼中，由于人眼观测到的成像位置在反射膜内侧，且反射膜具有相当高的透明度，配合上恰当的暗场隐藏，最终会给观众呈现初漂浮的立体影像。

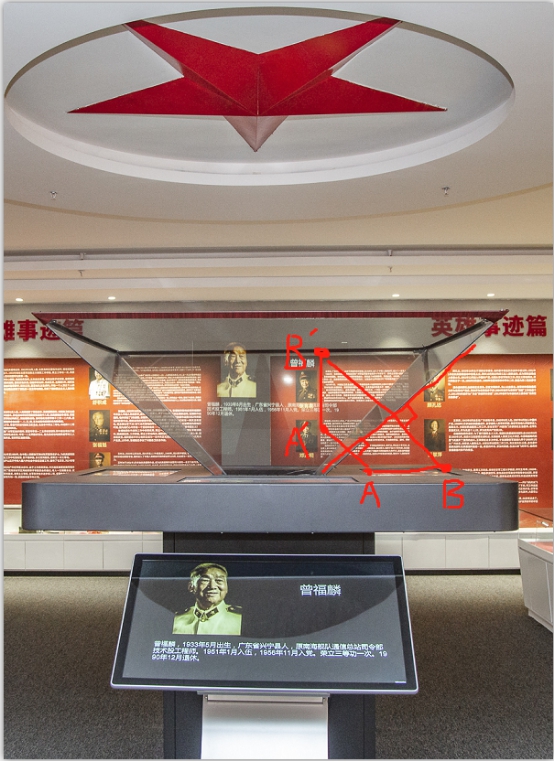

全息展柜与幻影成像技术原理相同，可理解为向产品化延申的幻影成像。其成像依旧依靠反射，只是这里用到的平面镜具有相当高的透明度。平时经常照镜子的我们如果不是亲眼所见肯定也很难想象的到，当镜子具有一定的透明度居然会产生如此神奇的视觉效果。

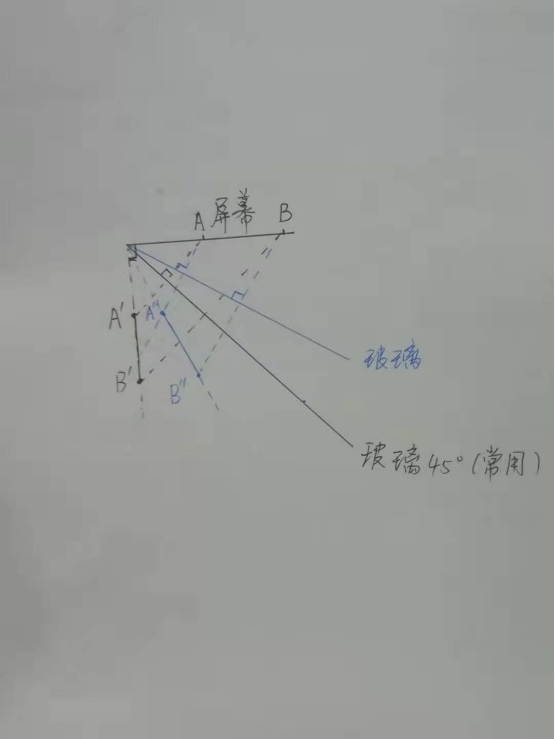

我们知道在平面镜成像中，像到平面镜的距离等于物到平面镜的距离。如点图所示A,B是屏幕上的两点，过A,B两点向代表玻璃的线段上分别引入两条直线，根据平面镜成像定律，点A到代表玻璃的那条线段的距离与成像点到该线段的距离相等，由此即可确定成像的具体位置。常用的屏幕通常与地面水平，我们发现当镜面与屏幕的夹角刚好为45°时，所成的像刚好垂直于地面（黑色笔迹 A, ,B, ）恰好和我们观察物体时“立起来”的概念所吻合，因此常用的夹角通常时45°。但有时舞台或高于或低于观察者的平视视角，因此也可根据实地情况进行调整(蓝色笔记 A,,,B,,)。

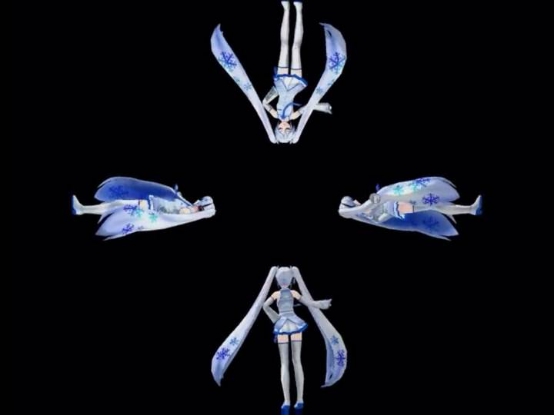

幻影成像、全息展柜本质上属于佩珀耳幻象，在大家熟知但并不正确的“全息投影”概念中属于最简单的入门级制作，甚至在家中就可以在家中DIY出一个小模型，感兴趣的朋友可以自己尝试。此处附上视频源截图以供参考。
